振動測量

測量對象的損失系數

• 系統構成案例1
• 系統構成案例2

•

  使用多通道分析儀SA-02，通過菜單簡單操作以中央激勵方法測量頻率響應。根據共振特性，通過半寬法確定試樣的損耗系數和楊氏模量。可以使用雙奈奎斯特圖和頻率響應函數二重監視功能驗證測量結果。此外，恒溫槽的自動控制能夠實現各溫度下試樣的自動測量。

  產品參數

  型號	產品名稱	備注
  VP-50A	激振器
  DX-10	試樣固定治具
  VP-610400	測頭
  XG-81B	質量消除放大器
  PF-60A	阻抗頭
  	專用軟件
  	溫濕度實驗箱

•

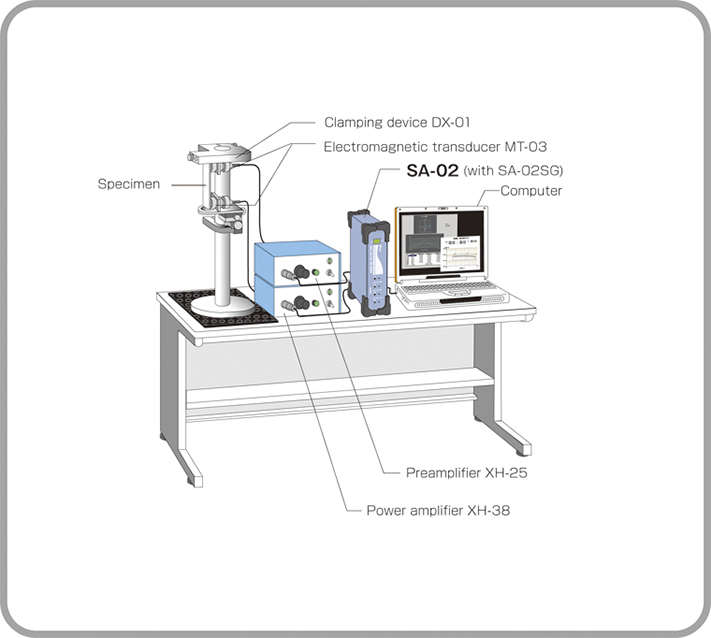

  使用多通道分析儀SA-02，通過菜單簡單操作以中央激勵方法測量頻率響應。根據共振特性，通過懸臂法確定試樣的損耗系數和楊氏模量。可以使用雙奈奎斯特圖和頻率響應函數二重監視功能驗證測量結果。此外，恒溫槽的自動控制能夠實現各溫度下試樣的自動測量。

  產品參數

  型號	產品名稱	備注
  SA-02A4	四通道分析儀 (附帶 SA-02SG)
  	計算機
  AS-14PA5	損耗系數測量軟件
  XH-38	功率放大器
  XH-25	前置放大器
  MT-03	電磁轉換器
  DX-01	懸臂測試儀
  	專用軟件
  	溫濕度實驗箱
